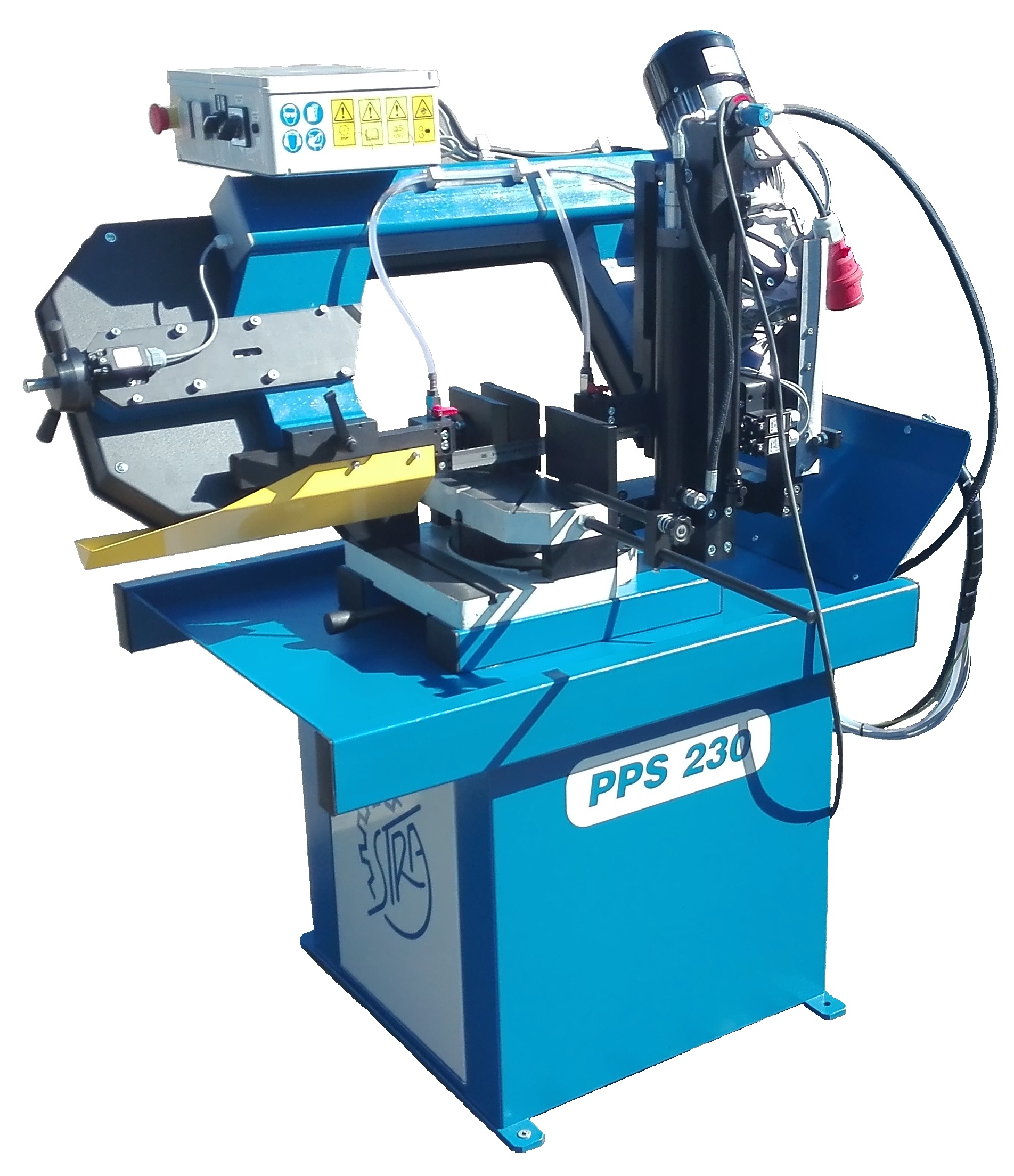

Pila PPS 230

Úvod Produkty Pila PPS 230

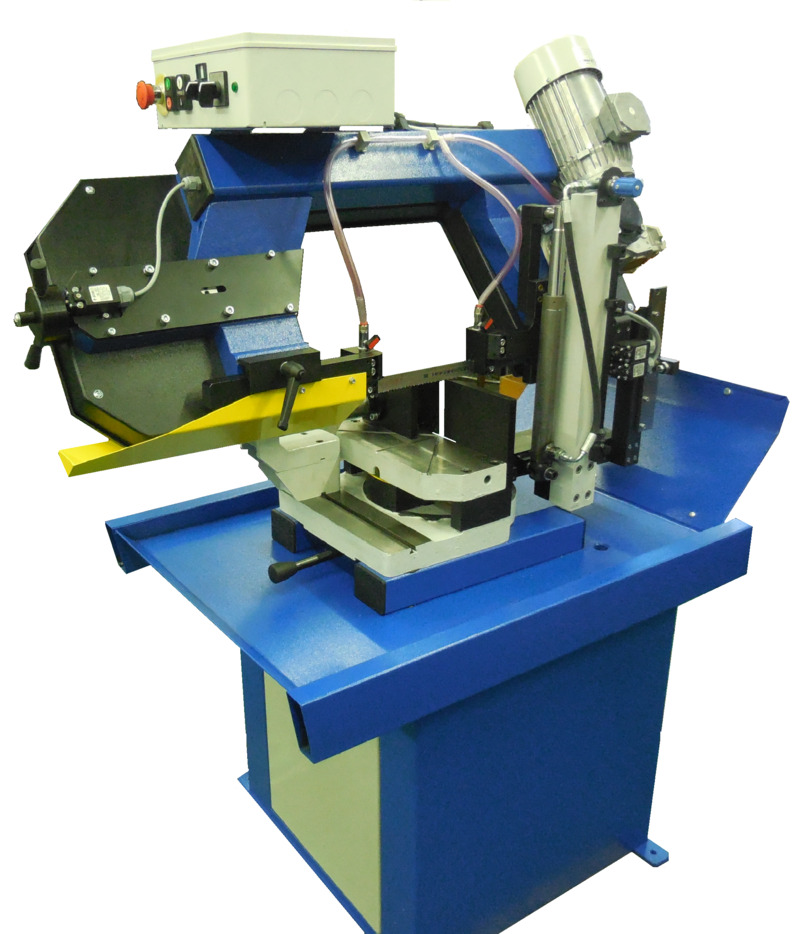

Naše pásová pila se vyznačuje tuhou konstrukcí ramene pily, která zajišťuje vysokou stabilitu řezu, vedením pásu v kostkách s tvrdokovovými destičkami a vysokou přesností řezu. Stroj je vybaven plynulou regulací rychlostí posuvu do řezu a šnekovou převodovkou s dvourychlostním motorem pro změnu řezné rychlosti pásu. Rameno pily je uloženo na kuličkovém lineárním vedení a jeho přímočarý pohyb je možný ve dvou režimech - automatický nebo ruční. Napínání pásu pomoci napínací matice je kontrolováno koncovým spínačem, který v případě prasknutí pásu vypne jeho pohon. Zvedání ramene pily zajišťuje hydraulický válec a hydraulické čerpadlo. Pomocí stavitelných koncových dorazů lze omezovat vertikální pohyb ramene. Rameno lze také natáčet vůči svěráku o 45°/60° pro šikmé řezy. Svěrák je s ručním upínáním a s rychlým přestavením dle řezaného profilu. Emulzi pro chlazení a mazání pásu dopravuje do vodicích kostek čerpadlo, které je spolu s nádrží umístěno ve stojanu spolu s hydraulickým agregátem. Elektrorozvaděč s ovládacími prvky je na rameně pily.



Technické údaje:

- rozměr pásu                        27 x 0,9 x 2575                  (mm)

- řezná rychlost                          35/75                         (m/min)

- příkon                                       0,9 / 1,4                             (kW)

- rozměry - délka                         1100                              (mm)

                   - šířka                            700                              (mm)

                   - výška                         1400                              (mm)

- hmotnost stroje                          265                                 (kg)

- připojení stroje            vidlicí a kabelem CGSG 4Gx1,5 mm2, 3x400 V, 50 Hz

- pracovní prostředí -                                   nebezpečné dle ČSN 33 20 00-3



-   řezný rozsah:

Nastavení řezu

 ●

200

200

185 x 230

+ 45°

135

135

135 x 170

   - 45°

140

110

80 x 140

+ 60°

90

85

90 x 85
